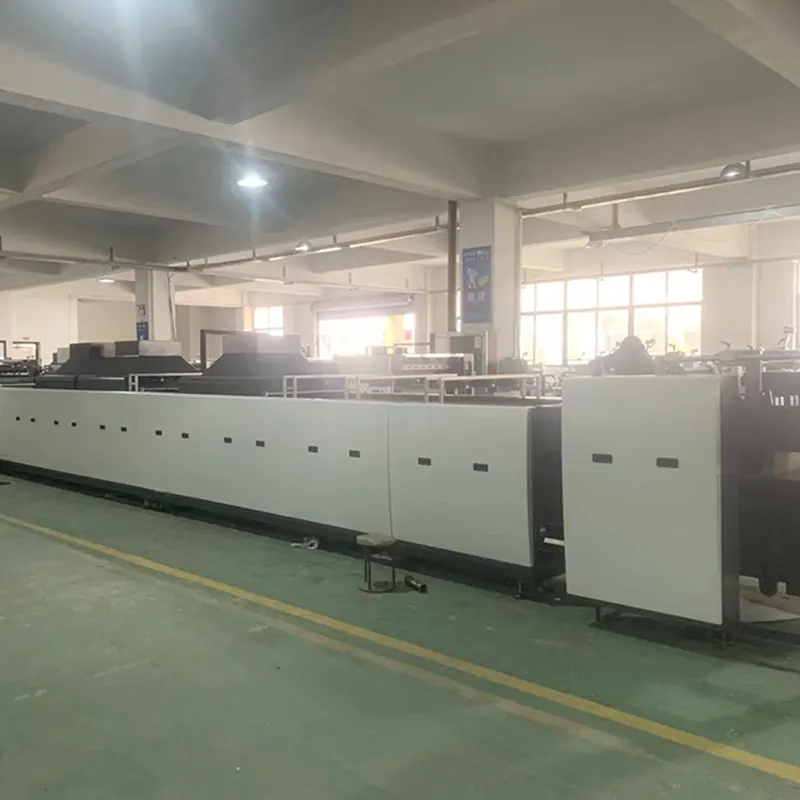

Máquina automática de revestimento UV de cabeça única

NEW STAR é um dos principais fabricantes na China, especializado em produtos, incluindo máquina automática de revestimento UV de cabeça única. A empresa continuará a melhorar os produtos, desenvolver constantemente novos produtos, aumentar a inovação tecnológica e fornecer aos clientes produtos de alta qualidade e bons serviços. Contate-nos agora para obter a cotação mais recente.

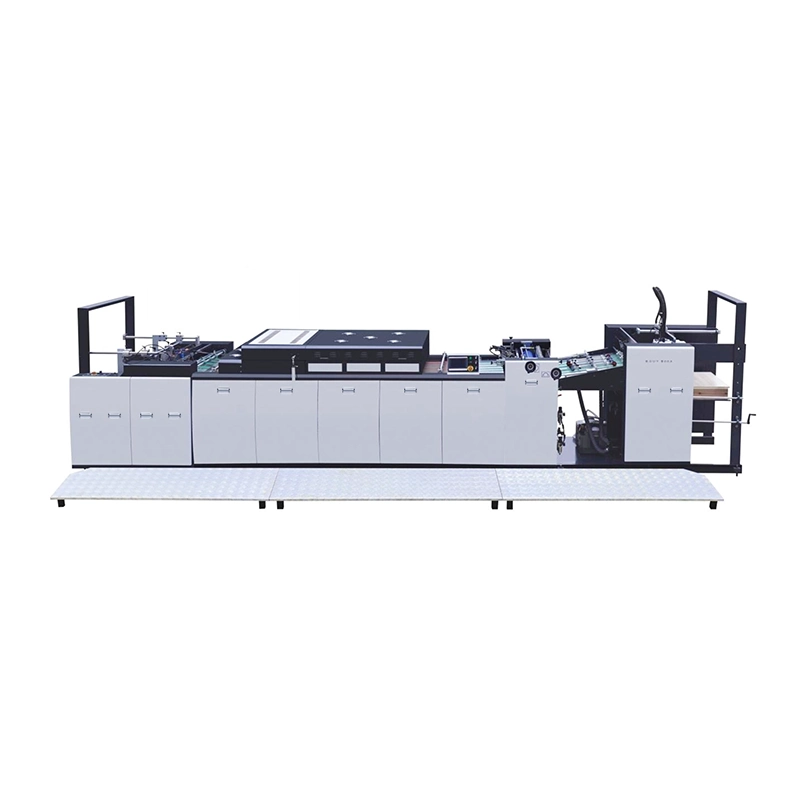

Máquina automática de revestimento uv de cabeça única

A máquina automática de revestimento UV de cabeça única é um modelo de atualização técnica. Adota regulação de velocidade de conversão de frequência de rolo de medição.

Fácil de operar, a superfície dos produtos revestidos foi fundamentalmente alterada e basicamente não há casca de laranja, de modo que os produtos revestidos alcançaram o efeito ideal.

Parâmetro do produto (especificação)

Característica e aplicação do produto

1: Pré-empilhador de papel, para realizar alimentação e recebimento de papel ininterruptos

2: Alto grau de inteligência, início e aceleração com um botão, mais conveniente e eficiente do que o controle segmentado tradicional.

3: A cabeça do eixo tem 55 mm de largura, que é mais estável e mais firme do que os tradicionais 35 mm em alta velocidade, sem deformação e bom efeito de revestimento!

4: Transmissão por correia síncrona, o equipamento é mais estável, sem jitter. O efeito da textura da superfície será melhor em produtos de alta qualidade.

5: A proteção de óleo tem alta precisão e é mais difícil a entrada de água no rolamento do que a tradicional.

6: A faca de ar é fácil de operar! Correção de alta precisão, apertada em ambos os lados, sem leve deformação suave e danos à correia de malha.

Detalhes do produto

Toda a máquina tem uma função de aceleração de uma tecla. Depois que a máquina principal acelerar, o forno, a entrega do papel, o alimentador e o rolo de dosagem mudarão de acordo com a velocidade da máquina principal.

O rolo dosador controla a espessura do óleo, que pode ser definida na tela sensível ao toque.

Alimentação automática

1: Adote alimentador de prensa offset de alta velocidade (12.000 folhas/hora) para garantir uma operação rápida e estável

2: Controle fotoelétrico de papel, levantamento automático

3: Segurança de elevação do alimentador de proteção dupla

4: Usando o mais recente design de empilhador de papel, toda a bandeja pode ser empurrada e a bandeja pode ser empurrada diretamente após a impressão, sem classificação manual do papel. O pré-empilhador também pode ser usado. escolha bidirecional. Economize muito tempo de papel e reduza a intensidade de trabalho dos operadores.

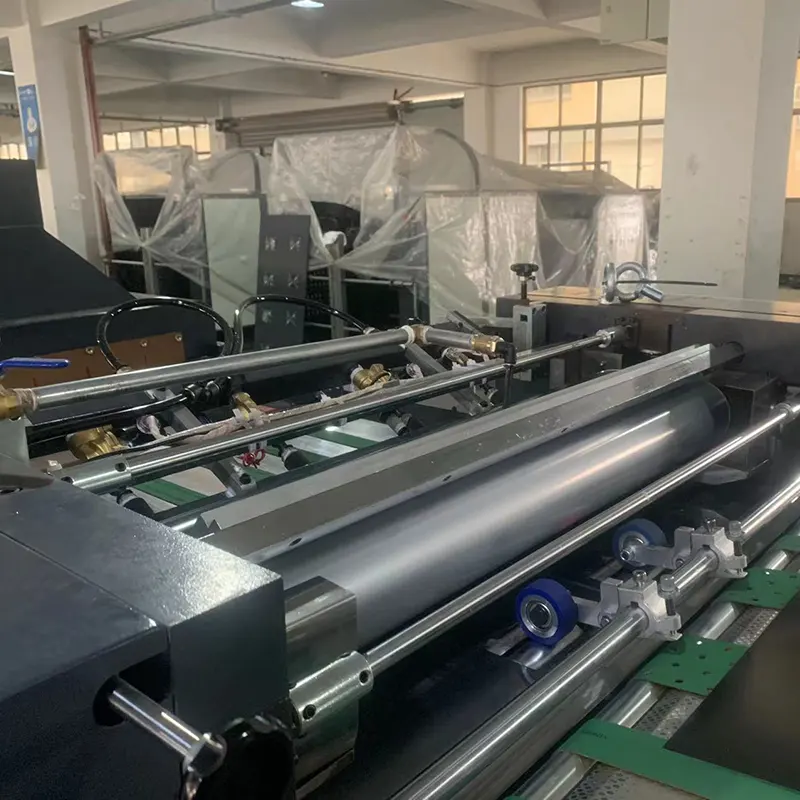

Seção de revestimento

(opcional)

1: Usando corpo de ferro fundido, forte rigidez e longa vida

2: Revestimento reverso de três rolos

R: A espessura do óleo pode ser controlada ajustando a velocidade do rolo de medição para economizar óleo

B: Um conversor de frequência separado controla a reversão do rolo medidor, que possui mais conversores de frequência, motores, redutores e outras configurações do que o tradicional revestimento rolo a rolo.

C: O rolo de ferro 130MM adota tratamento de superfície de espelho cromado, o rolo de borracha 165MM adota rolo de borracha de poliuretano de 60 graus. Quanto maior o rolo, mais espessa é a borracha, garantindo um revestimento fino e sem casca de laranja.

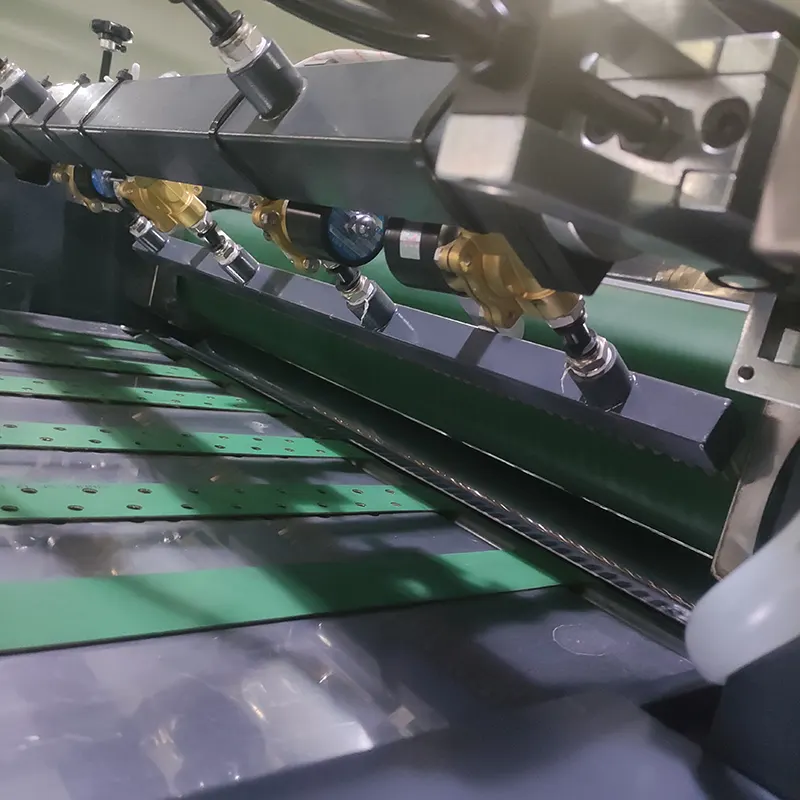

3: Equipado com uma faca de ar, pode fazer papel fino de 80G, o tamanho do vento e o tempo de sopro são controlados pelo PLC.

4: Função de parada automática para papel em rolo

5: Função de contagem automática

6: Os rolos são ajustados de forma síncrona, acionados pela correia síncrona para tornar o efeito de revestimento estável e excelente.

7: Equipado com dois tanques de óleo, UV e IR, e equipado com controle de aquecimento de temperatura para garantir que o óleo UV seja revestido entre 40-60 graus

8: A folga entre o rolo de revestimento e o rolo de pressão de cada cabeçote da máquina é ajustável de 0-50 mm.

9: Os rolos principais adotam cabeças de eixo de 55 diâmetros e rolamentos resistentes, o que prolonga muito a vida útil dos rolamentos.

10: A bomba de diafragma é usada para fornecimento de óleo, nenhum motor é necessário e a operação é mais segura.

11: Raspadores duplos e um sistema de limpeza automática de rolo inferior exclusivo, dispositivo de cárter duplo, o rolo inferior é imerso no pequeno cárter durante o trabalho, o que pode limpar efetivamente o rolo inferior e evitar que o óleo seque durante o desligamento

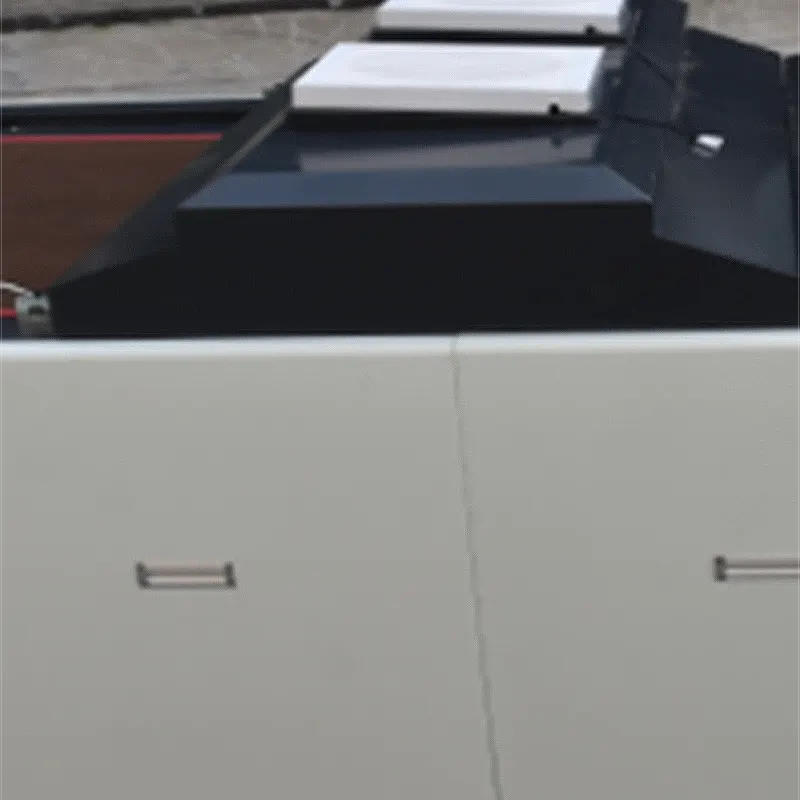

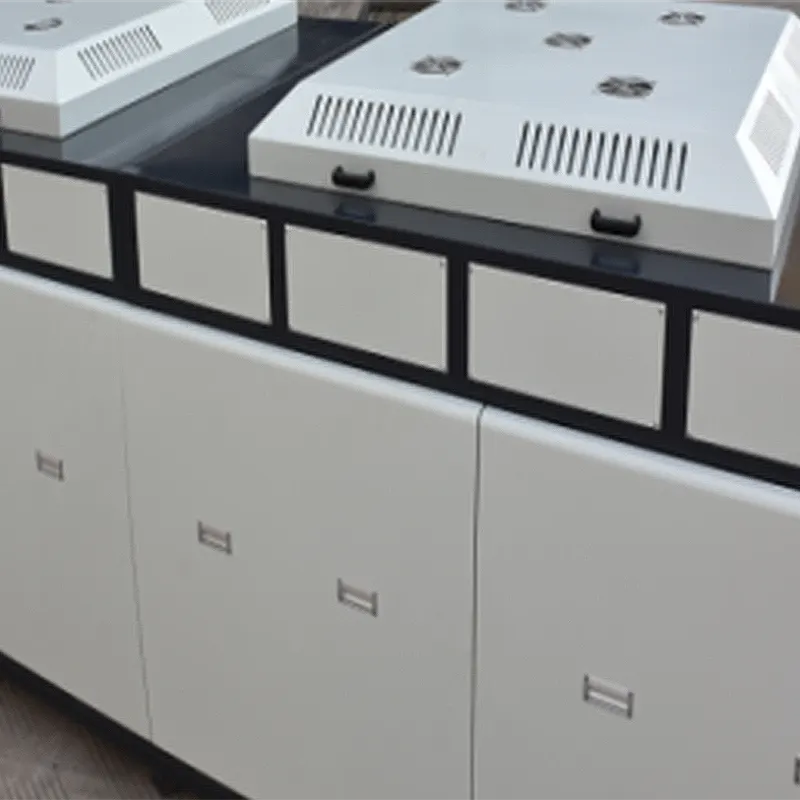

Sistema de secagem IR e cura UV

1: Quanto melhor for o nivelamento do forno, mais forte será a secagem e a cura.

2: Equipado com sistemas UV e IR, que são controlados separadamente e não podem ser usados ​​ao mesmo tempo.

3: 27 lâmpadas IR e 3 lâmpadas UV, as lâmpadas IR geralmente têm uma vida útil de 2 anos, as lâmpadas UV têm uma vida útil de 800 ~ 1000H e os transformadores têm uma vida útil de mais de um ano.

4: A parte UV adota fonte de luz eletrônica ajustável de 8-12KW, que melhorou muito o desempenho de segurança do que a fonte de luz de fonte de tensão tradicional. A fonte de luz pode ajustar o brilho automaticamente conforme a mudança da velocidade de funcionamento da máquina, que pode ser alterada de 30 % a 100%. Assim, o consumo médio de energia é economizado em mais de 30%.

5: Parada de emergência ou dispositivo de proteção contra superaquecimento, quando a parada de emergência ou a temperatura interna exceder 150 graus, a tampa protetora aumentará automaticamente para dissipar o calor para evitar incêndio

6: Equipado com sistema de ventilação, sob a caixa de cura UV, existe um forte dispositivo de sucção composto por um exaustor e uma caixa de vento, que pode extrair ozônio, dissipar o calor e fazer com que o papel não seja fácil de enrolar no forno, mas pode passar tranquilamente.

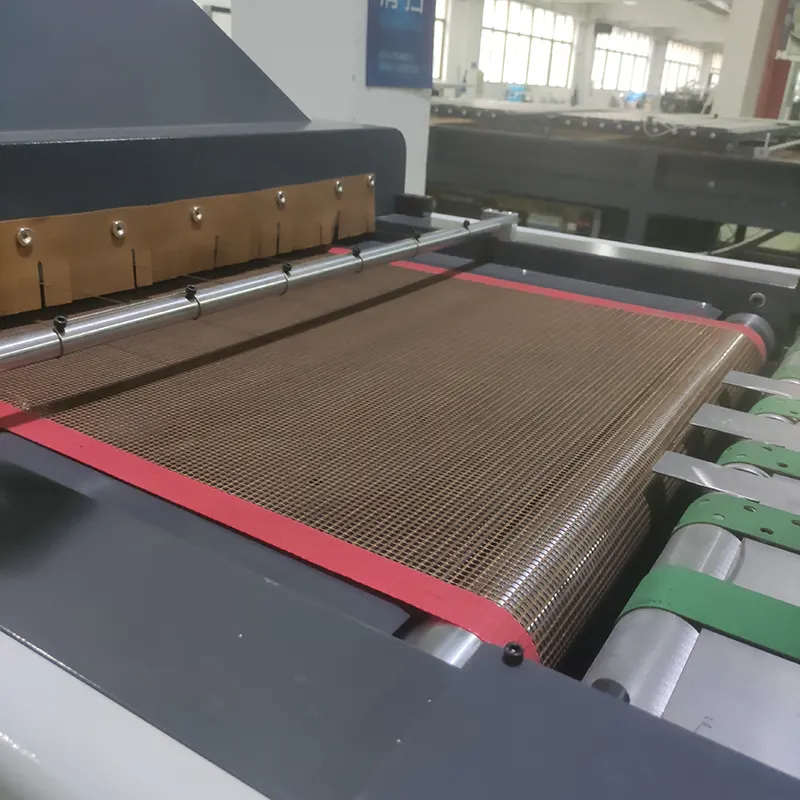

7: Equipado com sistema de correção automática (correção dupla, proteção dupla contra limite). O transporte de papel adota a correia transportadora de Teflon importada, que pode evitar os raios ultravioleta, é forte e durável, não suporta o papel, o olho elétrico detecta a correia transportadora de Teflon e o dispositivo automático de correção de retorno

8: Todo o processo de sucção para garantir que os produtos de revestimento não flutuem e não acumulem papel. O forno está equipado com proteção de fio de ferro para evitar que o papel flutue sobre o papel e provoque incêndio.

Sistema de refrigeração

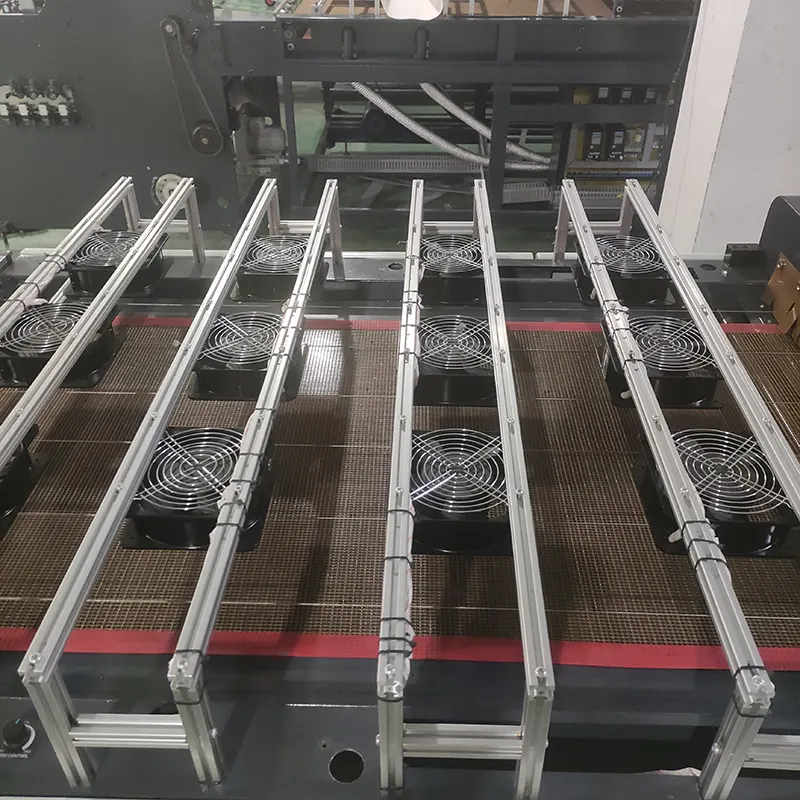

Depois que o papel seca, ele é rapidamente resfriado a ar para que o papel seque mais rapidamente sem antiaderente.

Sistema de entrega automática

1. Controle fotoelétrico de papel, levantamento automático 2. Segurança de elevação do alimentador de proteção dupla 3. Equipado com função pneumática de aba de papel, você pode definir o número e o tempo da batida do papel para garantir limpeza 4. Função de redução automática de papel desordenada

Dispositivo de pó elétrico (opcional)

1. Adotando o método de remoção de pó de água, a eficiência de remoção de pó chega a 75% sem danificar o papel. O corpo é feito de ferro fundido de alta qualidade para garantir precisão.

A cabeça de óleo inferior adota revestimento de três rolos e adota transmissão síncrona da roda por correia para melhorar a eficiência da transmissão e reduzir as linhas de revestimento.

2.Aumentar o efeito de revestimento sem riscar o papel
