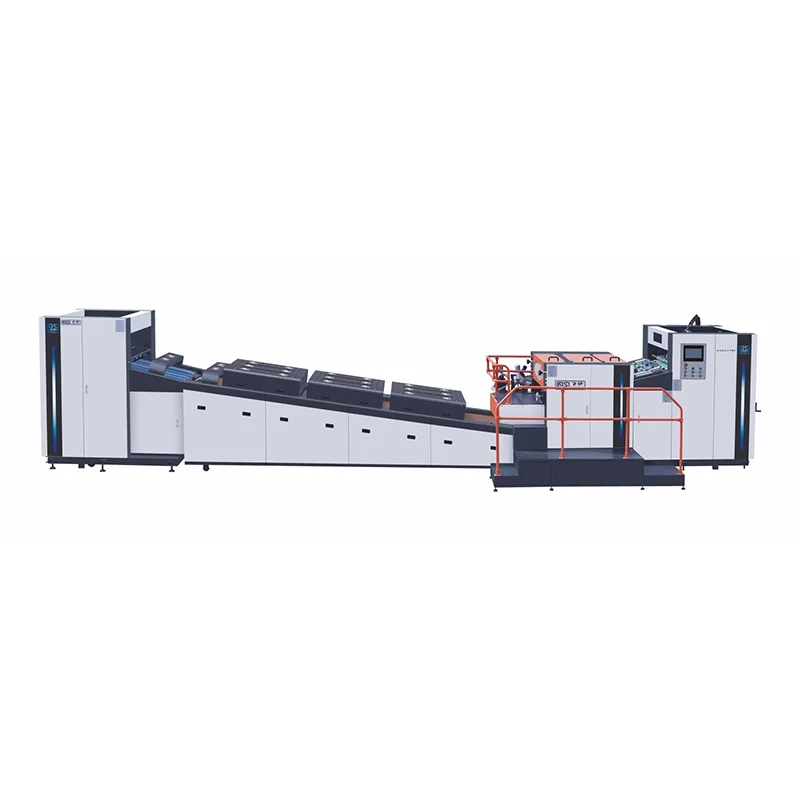

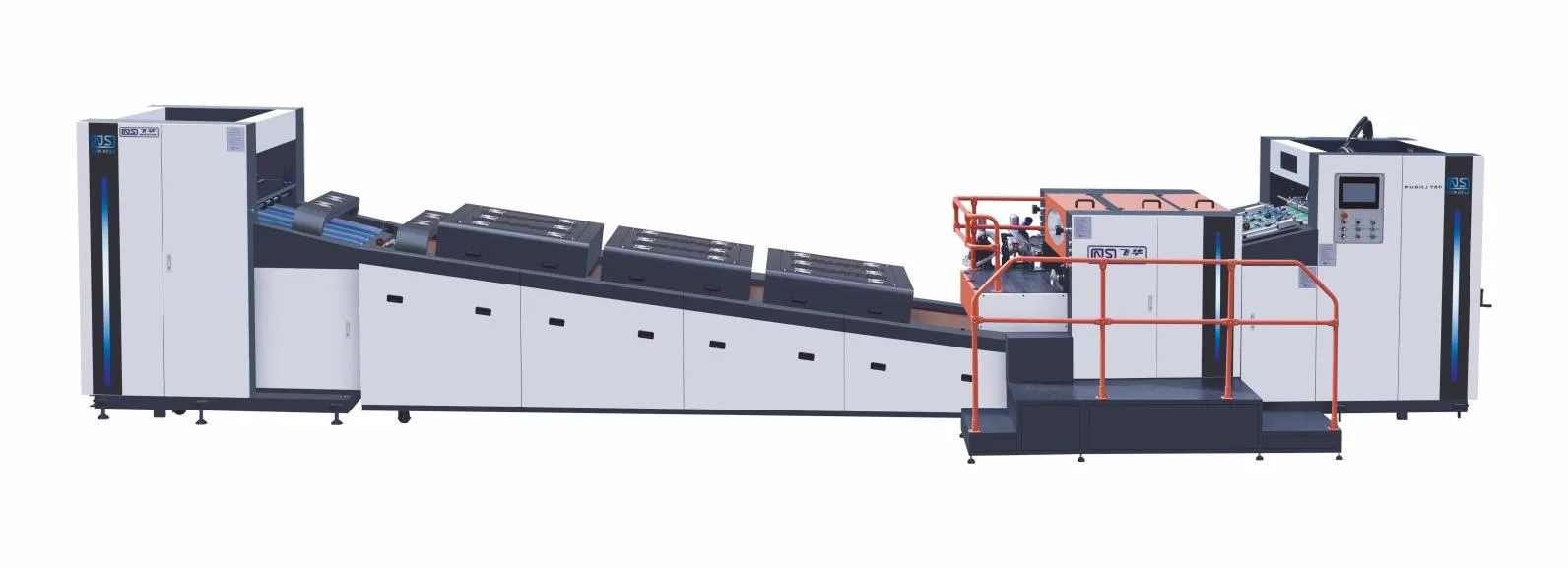

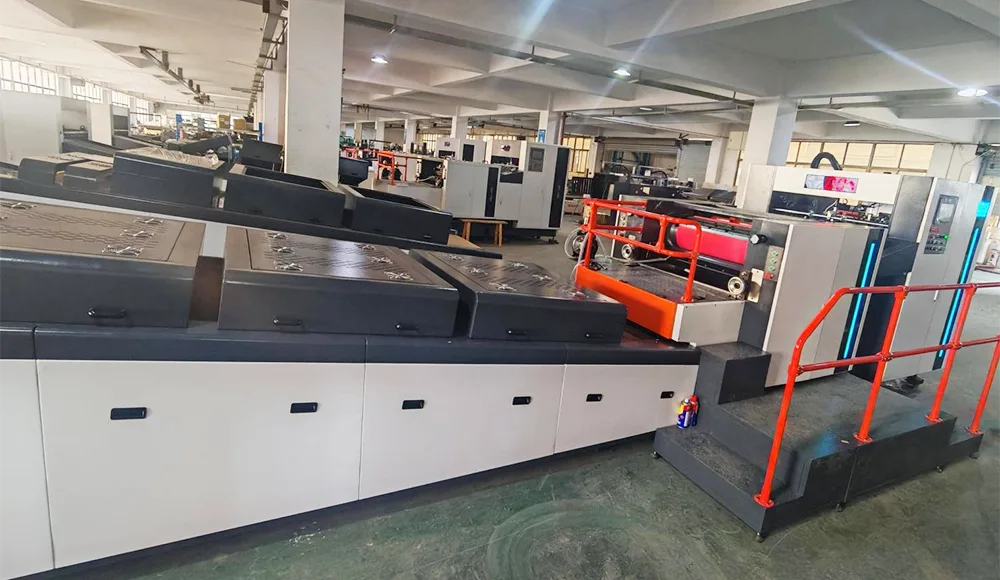

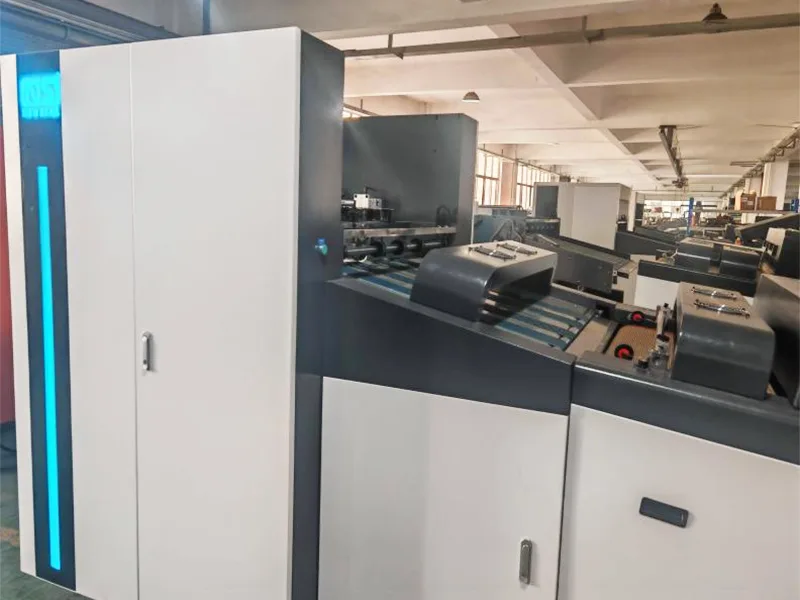

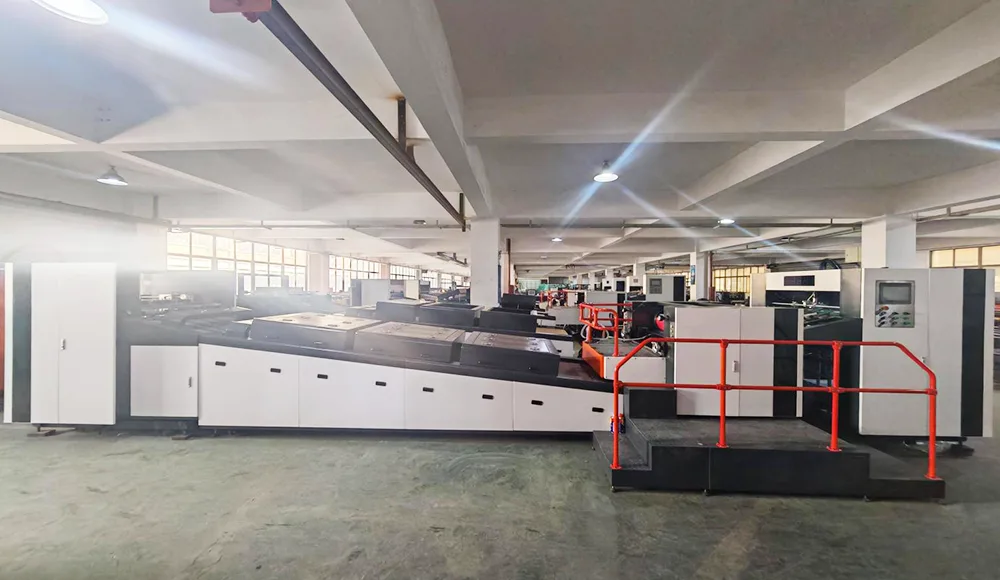

Máquina de verniz Full Spot de alta velocidade totalmente automática FHSGJ-760

Escopo de aplicação

TNEW STAR FHSGJ-760 Máquina de verniz full/spot totalmente automática de alta velocidade lançada por nossa empresa, que pode melhorar as propriedades de impressão: à prova d'água, à prova de poeira, embelezamento de superfície, etc.

Parâmetros técnicos

Configuração detalhada

(1) Estrutura padrão da máquina

1. Alimentador automático

2. Unidade de revestimento (óleo UV/óleo brilhante à base de água)

3. Sistema transportador de secagem (secador UV/secador IR)

4. Empilhador automático

5. Sistema de controle automático

(2) Configuração da máquina e especificações técnicas

1. Alimentador automático de papel

- Alta confiabilidade é adotada para alimentação de papel rápida e suave.

- Equipada com detector eletromecânico sensível de dupla tensão e defletor de corpo estranho, a máquina irá parar imediatamente se anormal.

- Medidor frontal e lateral preciso e confiável.

2. Hospedeiro de revestimento

- Velocidade de revestimento de até 6.000-9.000 folhas/hora.

- Usando um tambor de impressão de grande diâmetro, tambor por equilíbrio dinâmico, revestimento de filme de óleo plano. Transferência de óleo de eixo duplo, raspador, controle simples e confiável de óleo.

- O tambor de revestimento adota um dispositivo de fixação fixo por parafuso, que é simples e durável.

- Estrutura de transferência de óleo para frente e para trás do rolo, fácil conversão, ajuste de espessura flexível.

O FHSGJ-760 1050 está disponível com rolos anilox cerâmicos opcionais e lâminas raspadoras.

3. Equipamento de secagem UV (secador UV + secador IR) Grande atualização com lâmpadas LED UV opcionais

- O equipamento de secagem UV adota três lâmpadas UV de mercúrio, que podem solidificar rapidamente o verniz UV.

- Equipado com conversão total/meia luz.

- Controle automático de temperatura integrado e saltos eletrônicos anormais.

- Equipamento de secagem IR à base de água, pode secar verniz à base de água.

-As lâmpadas LED utilizam um processo de cura em baixa temperatura para garantir a qualidade do papel e permitir que o verniz esfrie mais rápido, proporcionando uma experiência de maior qualidade!

4. Empilhador automático de papel

- O empilhador de papel está equipado com uma plataforma de carregamento automático de papel.

- Nivelador de papel fotoelétrico pneumático frente e verso e papel forte, plano e lento; Dispositivo intermediário para evitar a liberação de inércia do papel grosso; Faixa média para garantir uma recepção de papel suave e organizada.

- Equipado com ventilador de refrigeração e ar condicionado de refrigeração opcional.

- Luz indicadora de status anormal e sistema de detecção de segurança para informar rapidamente a equipe sobre status anormal.

5. Controle automático

- O motor USA regulação de velocidade de conversão de frequência, segura e confiável.

- Toda a máquina USA controle programável PLC, operação simples, fácil manutenção.

- Todas as partes do cabo são conectadas por conector rápido e fácil de instalar.

【1】 Alimentador automático (sem motor de acionamento do eixo)

【2】Sistema de revestimento (óleo UV/óleo brilhante à base de água)

【3】 Transportador de secagem IR (secador UV + secador IR)

(1) Lista de configuração da máquina de verniz completo/spot totalmente automática de alta velocidade FHSGJ-760

(2)

(3) Peças sobressalentes da máquina de verniz completo/spot totalmente automática de alta velocidade FHSGJ-760

Os parâmetros estão sujeitos a alterações sem aviso prévio e o produto real prevalecerá.

Máquina de verniz completa/spot totalmente automática de alta velocidade

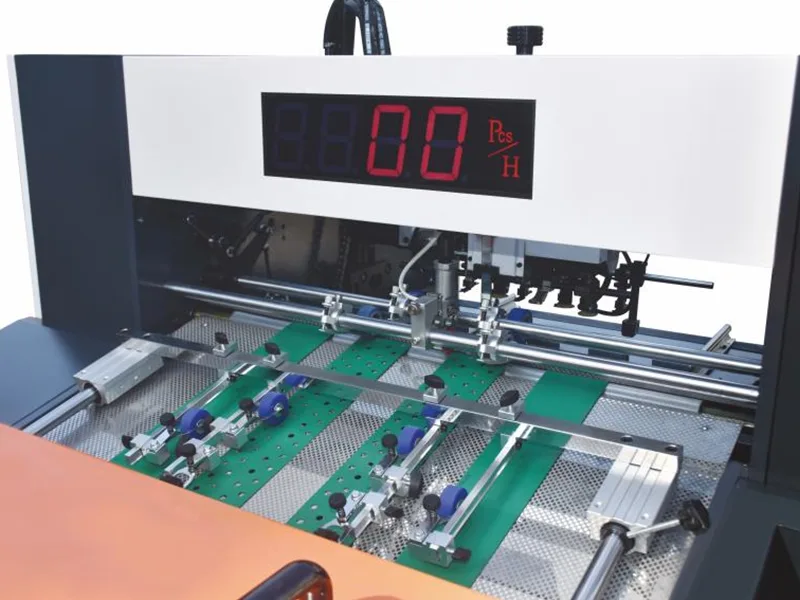

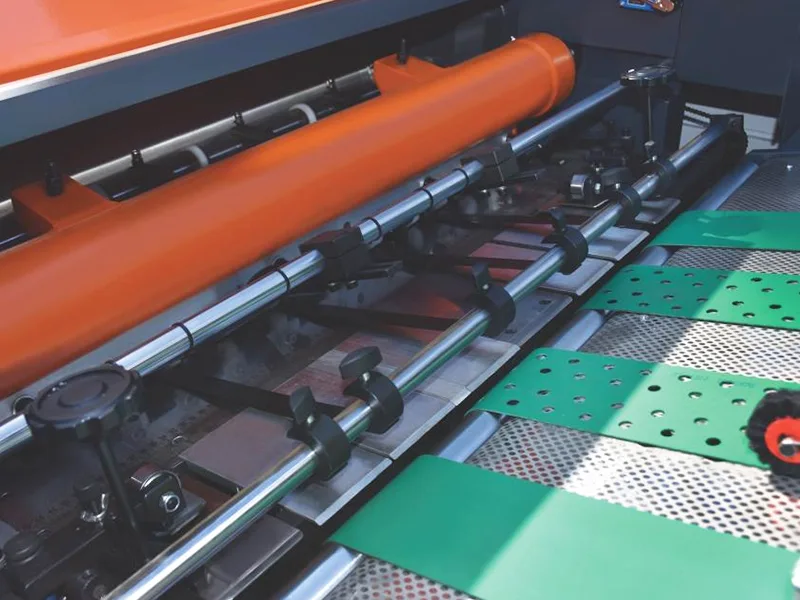

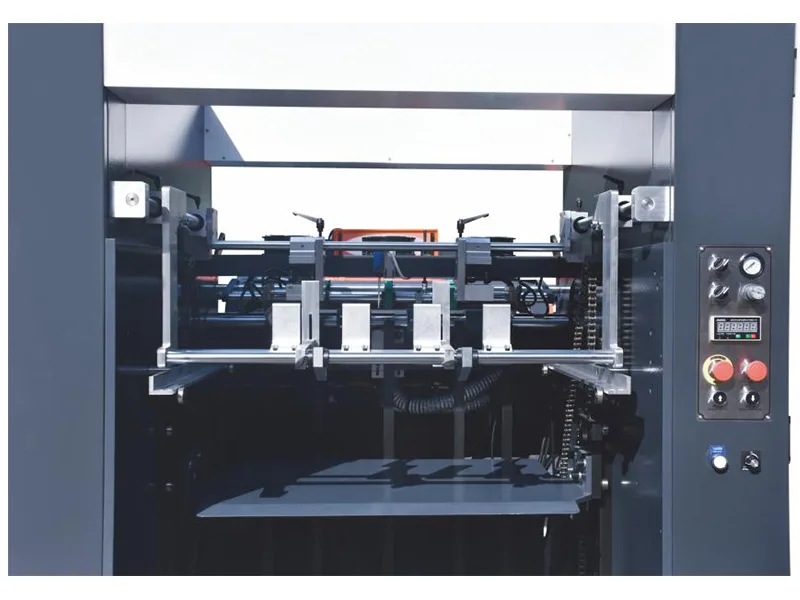

(1) Alimentação automática

1. Adote o alimentador de prensa offset de alta velocidade (9.000 folhas/hora) para garantir uma operação rápida e estável

2. Controle fotoelétrico de papel, levantamento automático

3. Segurança de elevação do alimentador de proteção dupla

4. Usando o mais recente design de empilhador de papel, toda a bandeja pode ser empurrada e a bandeja pode ser empurrada diretamente após a impressão, sem classificação manual do papel. O pré-empilhador também pode ser usado. escolha bidirecional. Economize muito tempo de papel e reduza a intensidade de trabalho dos operadores.

5. Detector de folha dupla

6. Bomba de vácuo sem óleo

7. Adicionamos um recurso que permite à máquina ajustar a posição de envernizamento do papel usando as guias frontal e lateral sem desmontar a placa de impressão quando a posição do papel é imprecisa.

8. Uma nova tela de monitoramento foi adicionada ao alimentador, permitindo que os usuários vejam o status da coleta de papel na estação de coleta de papel sem a necessidade de se movimentar.

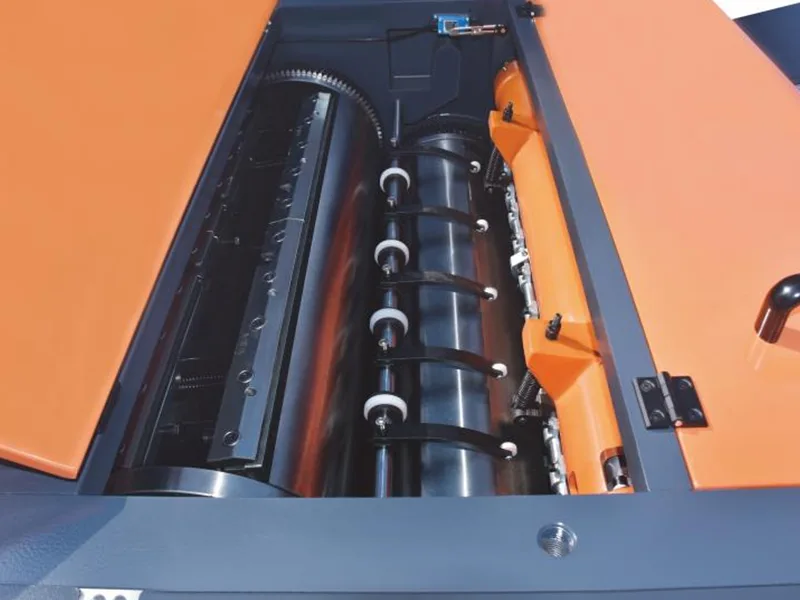

(2) Seção de revestimento

2 hospedeiro de revestimento

1. Revestimento geral: fino e uniforme.

2. Alimentação de papel dentada: sem rolo de papel, alimentação suave de papel em alta velocidade.

3. Rolos de medição de material importado, espessura de óleo ajustável na rotação direta e reversa.

4. Painel de parede da unidade principal: fundição HT200 integral, 80 mm de espessura.

5. Base de fundição HT200 reforçada, operação estável em alta velocidade, rolamentos duráveis.

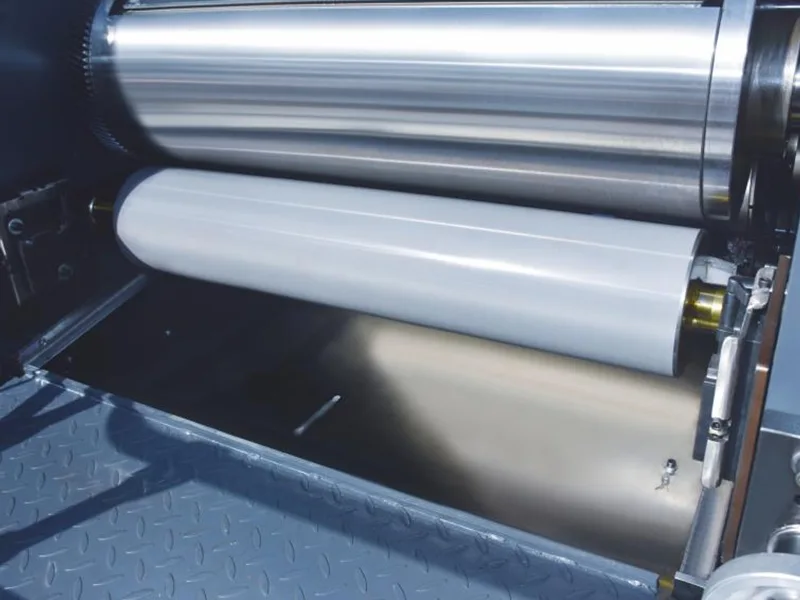

6. Rolo de impressão de grande diâmetro, balanceado dinamicamente para revestimento de óleo uniforme.

7. Folha faltante e detecção de desalinhamento para garantir a precisão do registro.

8. Placa de fixação rápida.

9. Design de bomba de óleo dupla para facilitar a limpeza.

10. O cárter e a lâmina dosadora são revestidos de Teflon e antiaderentes.

- Velocidade de revestimento de até 6.000-9.000 folhas/hora.

- Usando um tambor de impressão de grande diâmetro, tambor por equilíbrio dinâmico, revestimento de filme de óleo plano. Transferência de óleo de eixo duplo, raspador, controle simples e confiável de óleo.

- O tambor de revestimento adota um dispositivo de fixação fixo por parafuso, que é simples e durável.

- Estrutura de transferência de óleo para frente e para trás do rolo, fácil conversão, ajuste de espessura flexível.

- Rolo anilox cerâmico opcional e raspador de cavidade ou raspador comum.

Novos recursos: Para facilitar a troca da placa de impressão pelos clientes, atualizamos esse recurso para obter um ajuste em uma única etapa.

O FHSGJ-760 1050 está disponível com rolos anilox cerâmicos opcionais e lâminas raspadoras.

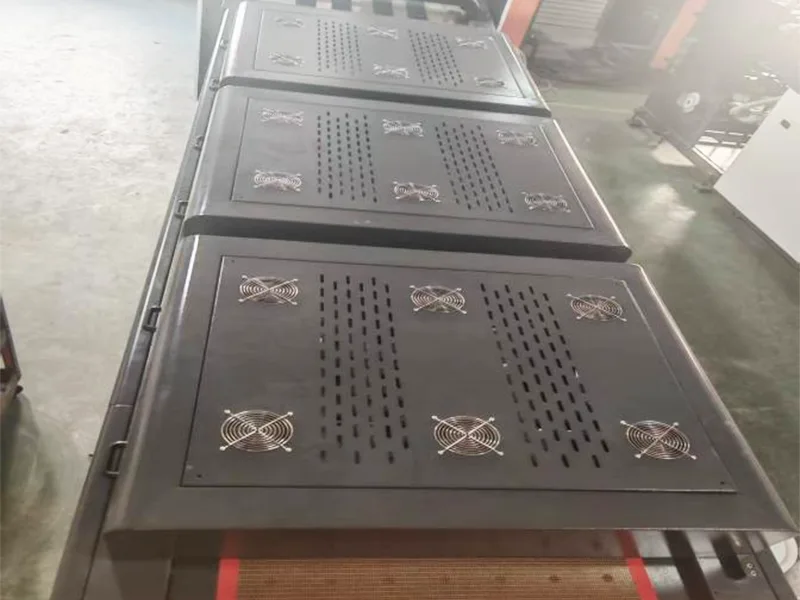

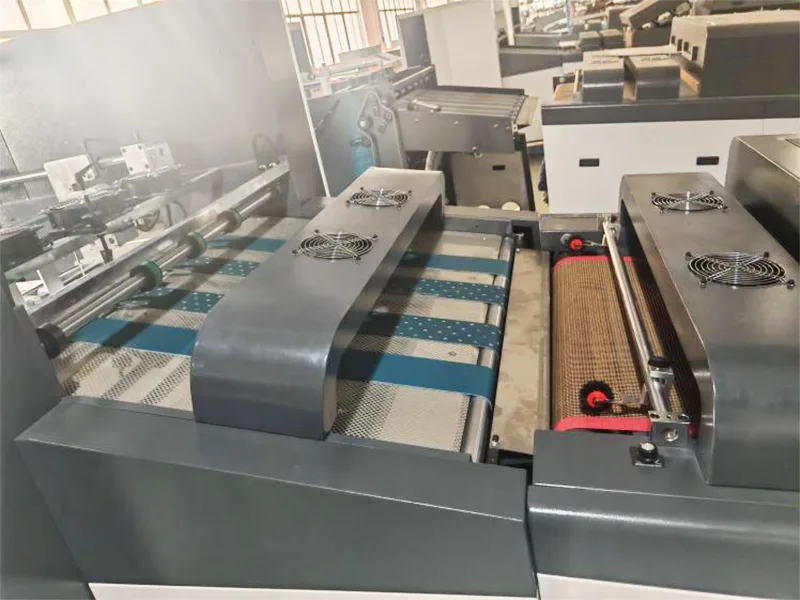

(3) Sistema de secagem IR e cura UV

3. Equipamento de secagem UV (secador UV + secador IR) Grande atualização com lâmpadas LED UV opcionais

- O equipamento de secagem UV adota três lâmpadas UV de mercúrio, que podem solidificar rapidamente o verniz UV.

- Equipado com conversão total/meia luz.

- Controle automático de temperatura integrado e saltos eletrônicos anormais.

- Equipamento de secagem IR à base de água, pode secar verniz à base de água.

- O forno está equipado com um sensor de temperatura e um fio de segurança é instalado sob o abajur para evitar que o papel flutue e a lâmpada pegue fogo.

- O forno tem função de elevação automática, é à prova de fogo e permite uma fácil substituição da lâmpada.

- Esteira transportadora de teflon com sistema automático de correção de desvios.

- Alimentação de papel por sucção em processo completo e ventilação exaustora.

- Ventilador para resfriamento e dispositivo para pular papel.

- As lâmpadas LED utilizam um processo de cura em baixa temperatura para garantir a qualidade do papel e permitir que o verniz esfrie mais rápido, proporcionando uma experiência de maior qualidade!

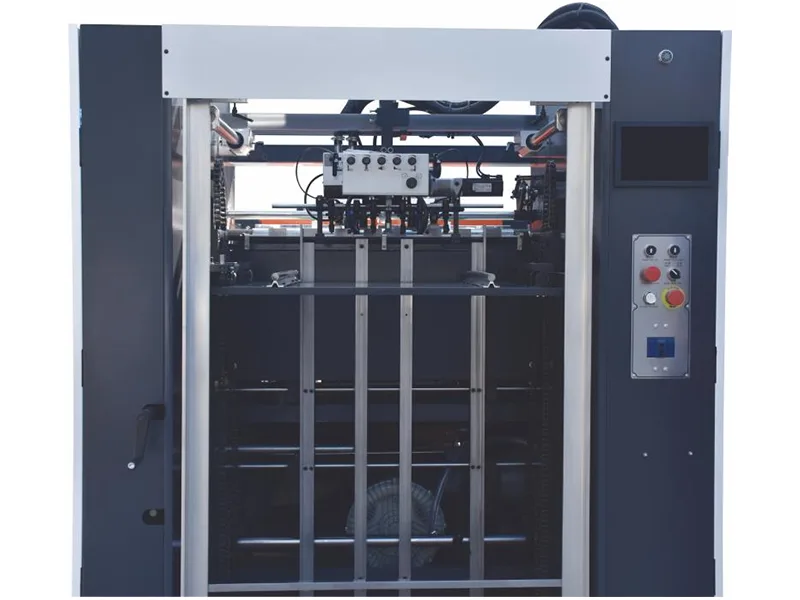

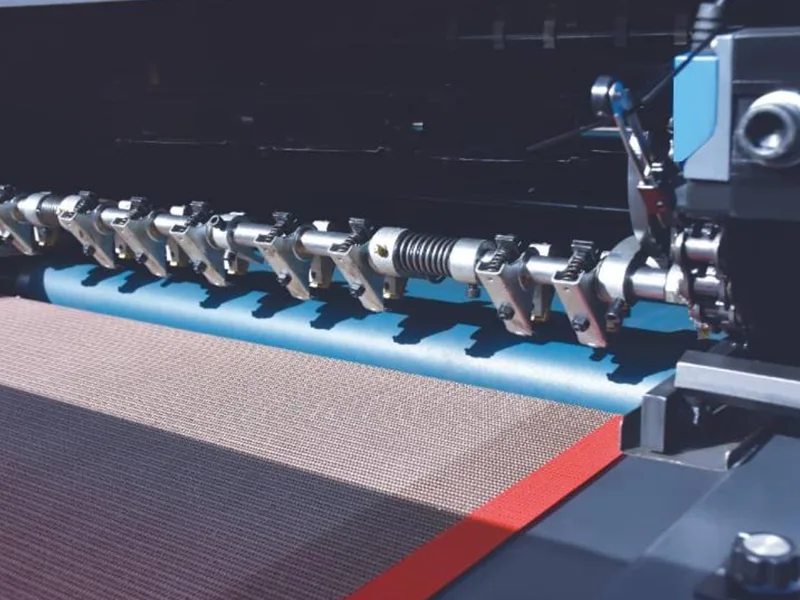

(4) Sistema de entrega automática

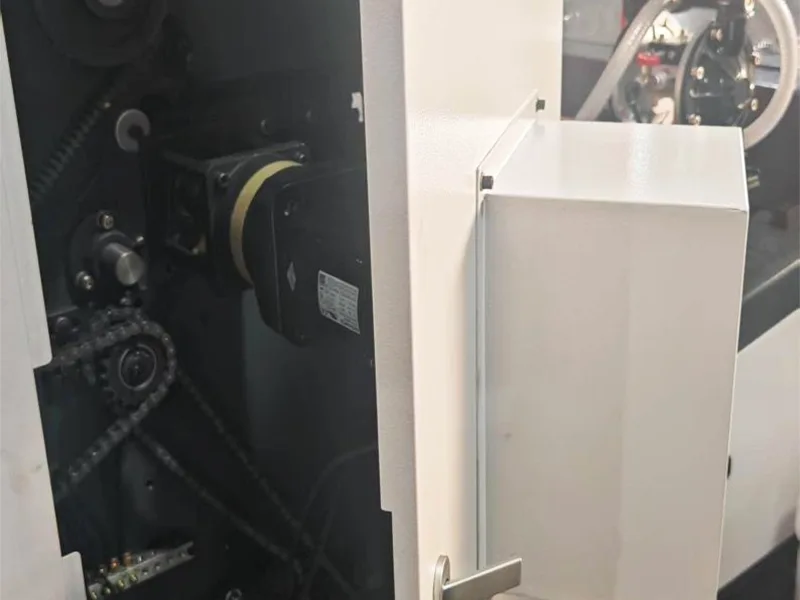

5. Controle automático

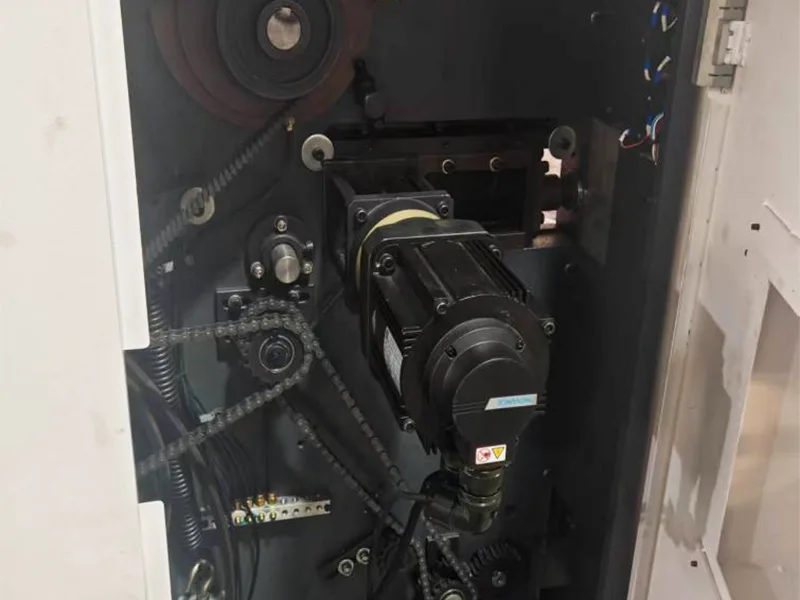

- O motor USA regulação de velocidade de conversão de frequência, segura e confiável.

- Toda a máquina USA controle programável PLC, operação simples, fácil manutenção.

- Todas as partes do cabo são conectadas por conector rápido e fácil de instalar.

1. Controle fotoelétrico de papel, levantamento automático

2. Segurança de elevação do alimentador de proteção dupla

3. Equipado com função pneumática de aba de papel, você pode definir o número e o tempo da batida do papel para garantir limpeza

4. Função de redução automática de papel desordenada

5.Combina com um sistema de detecção de atolamento de papel para obter desaceleração inteligente.
