Última chegada da máquina de revestimento uv de rolo anilox de cabeça dupla automática. Projetado pelo uso de material de primeira qualidade e nova tecnologia no fabricante NEW STAR - China. Permite revestimento uv, base água, toque suave, fosco e brilhante... Especialmente para impressões finas de alta qualidade processadas por fábricas de grande porte.
A máquina automática de revestimento uv de rolo anilox de cabeça dupla é uma solução inovadora e segura para revestimento à base de água e revestimento de papel de toque suave. NEW STAR é um fabricante e exportador global de máquina automática de revestimento uv de rolo anilox de cabeça dupla. Na China, você pode personalizar suas necessidades para encontrar as máquinas de revestimento mais adequadas com o melhor preço.

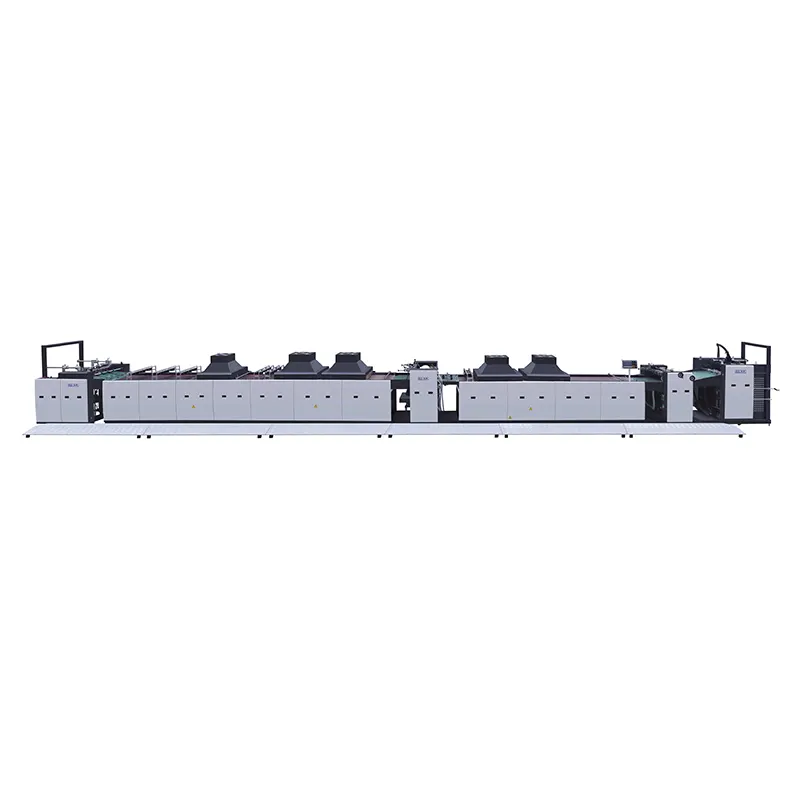

SGUV-800/1200 Máquina de revestimento uv de rolo anilox de cabeça dupla automática é o primeiro produto doméstico desenvolvido pela Feihua, que subverte o revestimento de rolo de borracha tradicional.
O mais recente processo de revestimento anilox: resolva completamente o fenômeno da casca e do grão de laranja!
Modelo |
SGUV-800 |
SGUV-1200 |
Tamanho máx. da folha |
820*1000mm |
1200*1000mm |
Tamanho mínimo da folha |
270*270mm |
300*300mm |
Peso da folha |
250~500g/m2 |
250~500g/m2 |
Peso da folha |
128~500g/m2 |
128~500g/m2 |
Velocidade |
5~100m/min |
5~100m/min |
Velocidade |
5~60m/min |
5~60m/min |
Poder |
45Kw |
50Kw |
Lâmpada ultravioleta |
3pcs x 8Kw |
3 peças x 9,75 Kw |
Lâmpada IR |
18 peças x 1,5 Kw |
18 peças x 1,5 Kw |
Altura de alimentação de papel |
1100 |
1100 |
Altura da pilha de papel |
1050 |
1050 |
Peso |
6000kg |
65.000kg |
Dimensão |
16500x1850x20000mm |
16500x2050x2000mm |
Aplicável para produtos finos de alta qualidade Solve: óleo à base de água, óleo de toque suave, óleo anti-riscos, óleo de substituição de filme, etc.
1: Revestimento direto de rolo anilox de grande diâmetro, sem necessidade de transferir rolo de borracha, pode garantir a espessura do óleo no papel, mesmo sem casca de laranja
2: O raspador fechado é usado para circular o óleo dentro do circuito de óleo sem saída de óleo, o que pode efetivamente reduzir a perda e a volatilização de óleo.
3: Os rolos superior e inferior são acionados por motores independentes, sem folgas mecânicas, o que pode garantir que não haja riscos no revestimento.
4: A prensagem dos rolos é controlada por servo motores, a espessura da folga é definida diretamente na tela de toque e a folga é controlada pelo servo motor, o que torna o controle mais preciso e a operação mais fácil!
5: Alto nível de inteligência, aceleração de partida com uma tecla, mais conveniente e eficiente do que o controle segmentado tradicional!
6: A cabeça do eixo é 55mm grande, que é mais estável e mais firme do que os tradicionais 35mm sob alta velocidade, sem deformação e bom efeito de revestimento!
1. Seção de alimentação automática de papel
O alimentador de papel é uma parte importante da máquina de revestimento. A função do alimentador de papel é separar de forma automática, precisa, constante e periódica as folhas uma a uma e enviá-las continuamente para as peças de posicionamento regulares.
O método de alimentação de papel desta máquina é a alimentação de papel contínua, que tem as vantagens de alta automação, estrutura compacta, bom desempenho, operação conveniente, alimentação de papel precisa e alta precisão. Os principais componentes do alimentador de papel são a ponte de alimentação de papel, a cabeça de alimentação de papel, a mesa de empilhamento, o sistema de elevação e o sistema de transmissão.

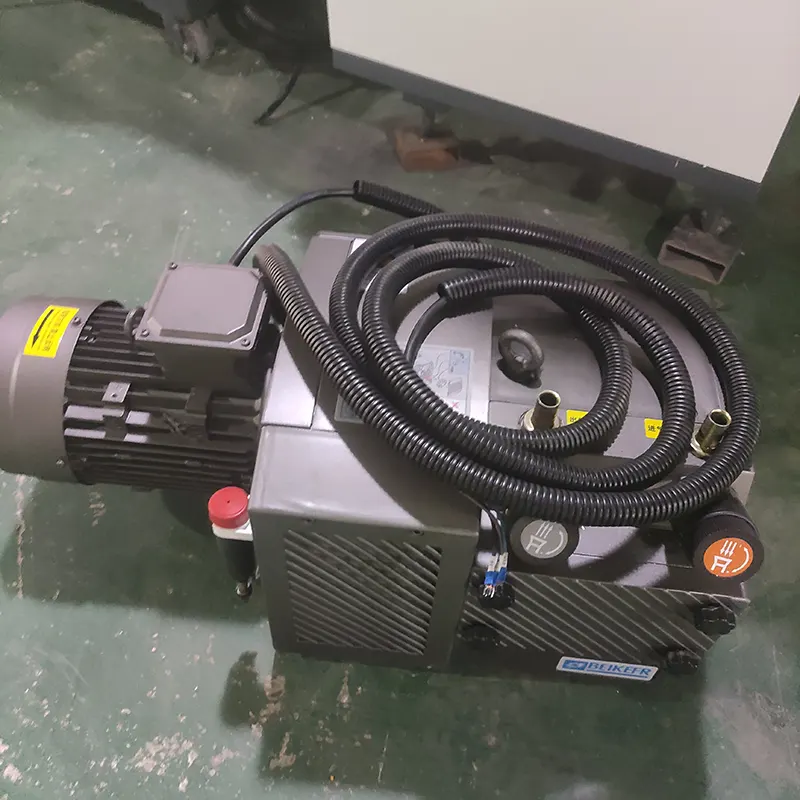

Adote o sistema de sucção da bomba de ar a vácuo sem óleo
(2) Alimentador de impressão offset de alta velocidade (12.000 folhas/hora) para garantir uma operação rápida e estável
(3) Alimentação de papel de controle de velocidade de conversão de frequência

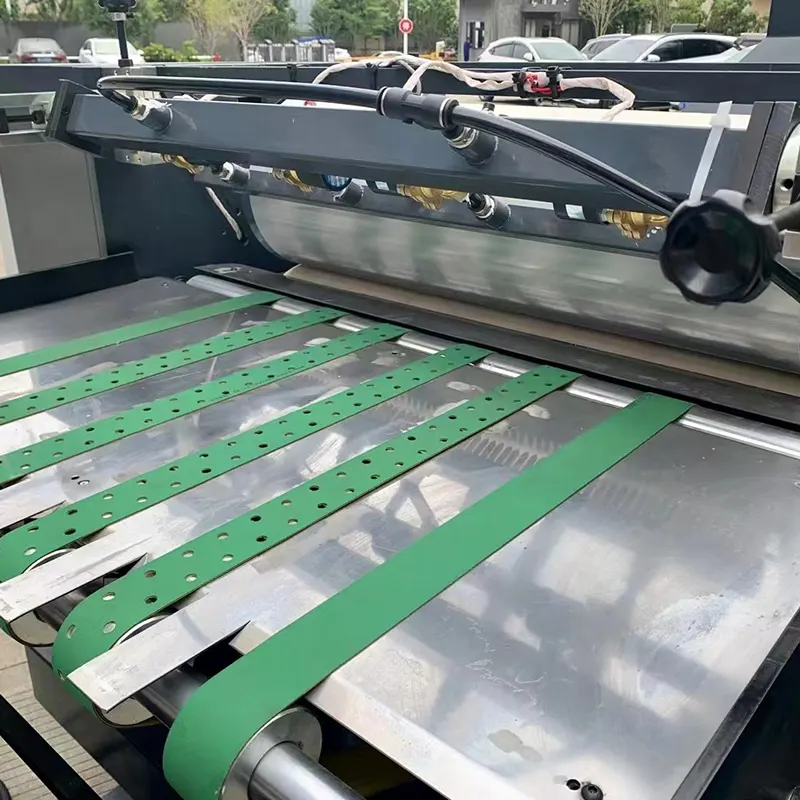

(4) A mesa de alimentação de papel da linha de produção é posicionada e transportada por sucção a vácuo para garantir um transporte suave, arrumado e estável.
(5) Os dispositivos de proteção de limite superior e inferior da mesa de alimentação; elevação manual rápida;
(6) A mesa de alimentação de papel reabastece automaticamente o sistema de alimentação de papel;
(7) Controlador de folha dupla anexado: sistema de detecção e desligamento de alimentação de folha dupla ou múltipla: use a indução do detector de tensão de segurança para detectar folhas de papel duplas ou múltiplas;
2. Cabeça de revestimento de óleo básico (com dispositivo de faca de ar opcional)
A cabeça básica é um dispositivo importante para garantir que o papel obtenha uma camada UV uniforme, o que pode melhorar a adesão entre a tinta e o verniz UV.
A unidade de cabeça de revestimento básico tem as seguintes características:
Aplique óleo básico para preencher os capilares na superfície do papel;
Aumente a adesão entre o revestimento UV e a tinta; reduzir a penetração do revestimento para manter a brancura pura do papel;
Economize o consumo de produtos petrolíferos de alta qualidade, como óleo UV caro, óleo de toque e óleo de substituição de filme;
Raspador inferior destacável, fácil de limpar e trocar a lâmina e raspar de forma mais limpa
O sistema de acionamento principal adota acionamento por correia síncrona, design resistente à pressão de rolamento duplo, preciso e durável
Falha de papel em rolo, parada automática, alarme automático.
As peças fundidas são processadas em uma única peça, com forte rigidez, estabilidade e durabilidade!
Equipado com sistema de faca de ar altamente sensível (opcional) adequado para revestimento de papel grosso e papel fino;

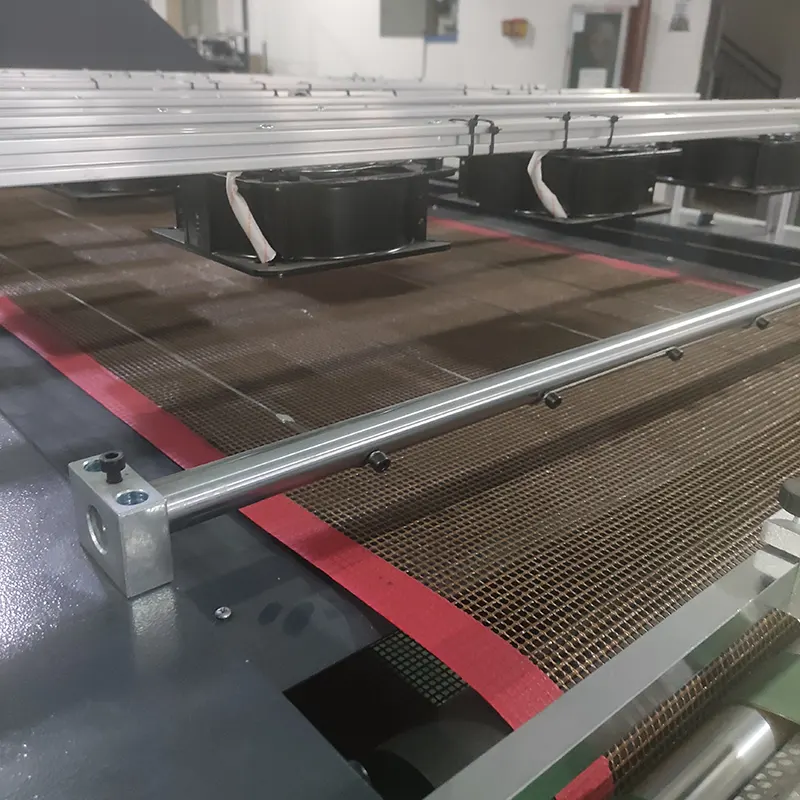

3. Sistema de Cura IR
O secador infravermelho à base de água significa que quando os raios infravermelhos são irradiados para a superfície do revestimento, uma parte dele é refletida pela superfície do revestimento e o restante entra no revestimento. Para energia térmica, a temperatura do revestimento é aumentada, o que tem o efeito de acelerar a secagem.
(1) Pode ser usado para secagem após o revestimento com água ou solvente, líquido de revestimento, etc.;
(2) Dentro do forno há um sensor de temperatura, quando a temperatura na caixa de luz atingir o valor definido, ele manterá uma temperatura constante;
(3) Sistema de ventilador de refrigeração, o papel seca rapidamente e não gruda; (4) Adote o método de secagem de circulação de ar quente com economia de energia, que economiza mais eletricidade;
(5) Nenhuma sucção de ar de vácuo da pinça está conectada ao papel, e é estável e não fica torto, flutua ou empilha o papel;

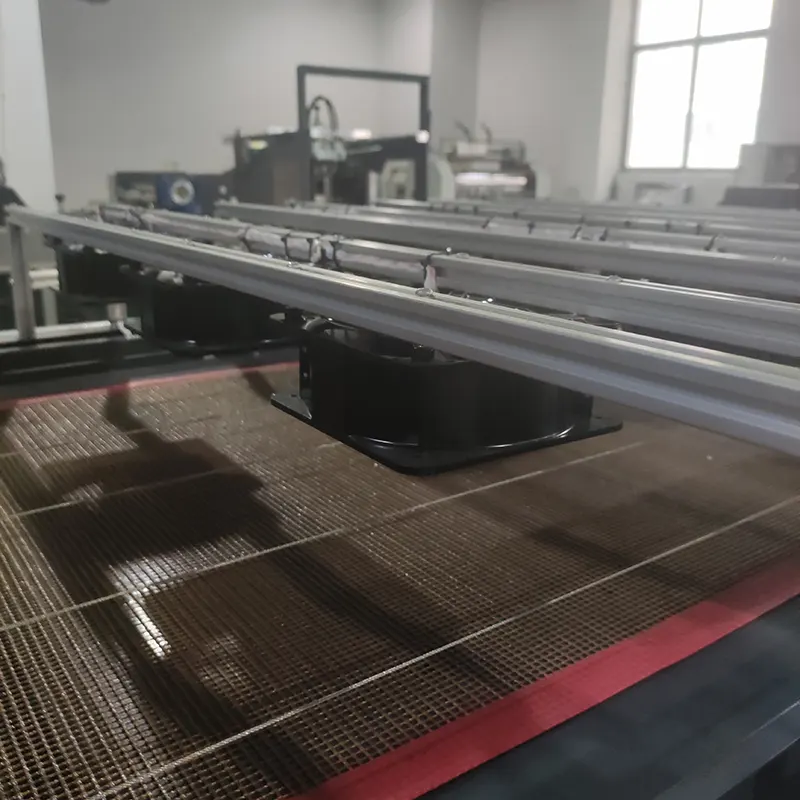

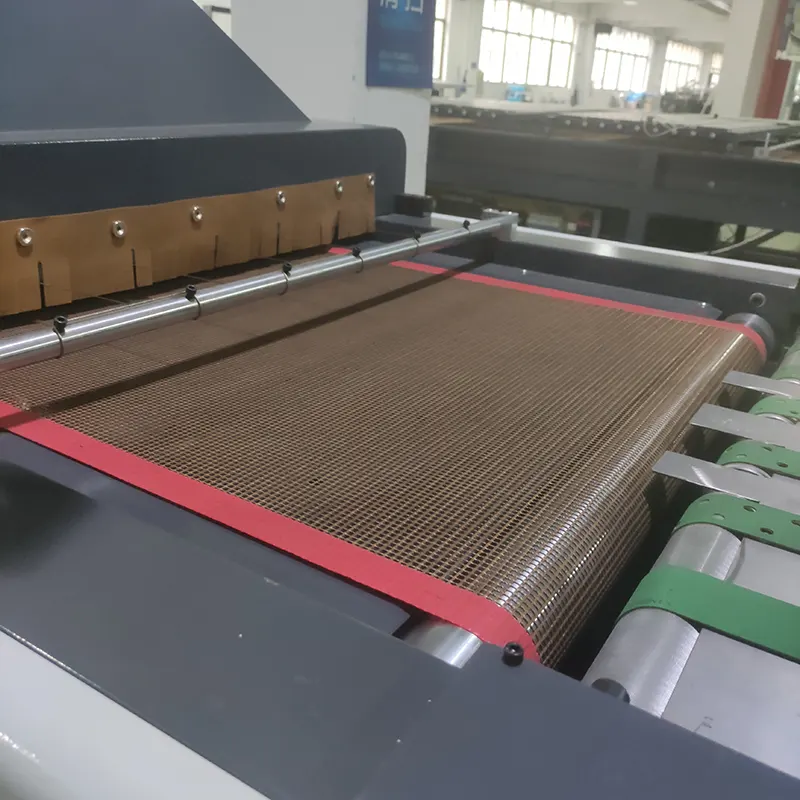

(6) Correia transportadora de teflon: sem deformação, sem arrasto, anti-ultravioleta, durável, sistema de correção automática da correia transportadora, estável e sem ruídoï¼
(7) A secagem IR consiste em 18 lâmpadas divididas em 2 grupos (ou 3 UVs divididos em três grupos), ajuste automático de temperatura constante, controle de temperatura independente;
(8) Há um fio de segurança sob o abajur para evitar que o papel flutue ou que a lâmpada queime.
(9) função de auto-extinção da correia transportadora para evitar bloqueio e incêndio; (10) sistema de secagem IR, secagem leve, não afetado pela ventilação, pode efetivamente secar a camada de óleo básico na superfície do papel e não causará o papel ser esticado e deformado pelo calor;

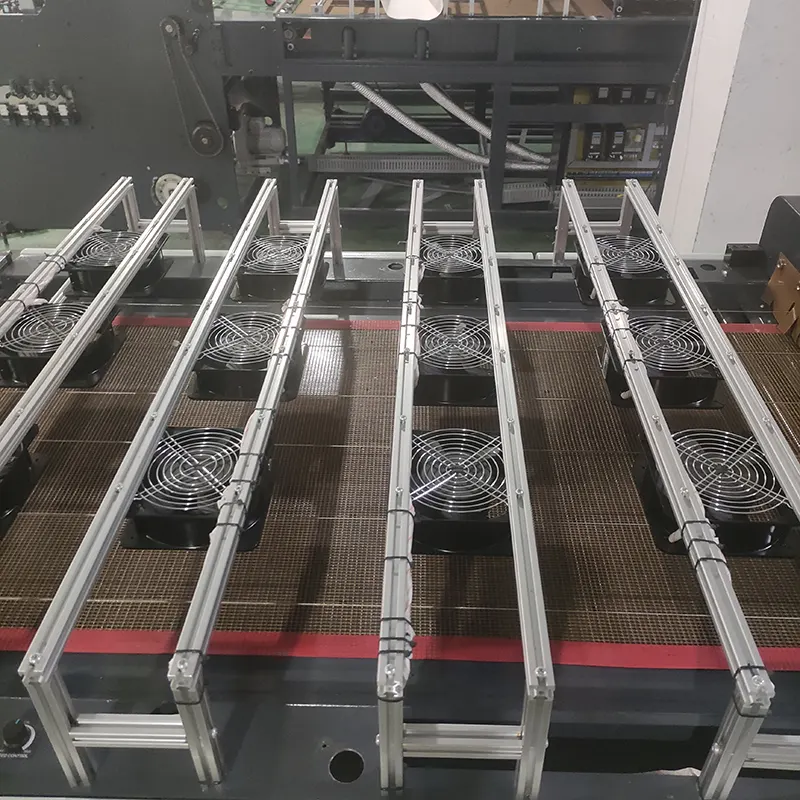

(11) O resfriamento rápido tem as vantagens de alta pressão de ar, alta estabilidade de controle de volume de ar, baixo ruído e operação automática. Comparado com os sistemas tradicionais de ventilação do ventilador, a velocidade de secagem é mais rápida e o efeito é melhor.ï¼
O corpo principal do túnel de secagem adota secagem infravermelha e resfriamento do ventilador, que tem melhor efeito de resfriamento, mais economia de energia e economia de energia.

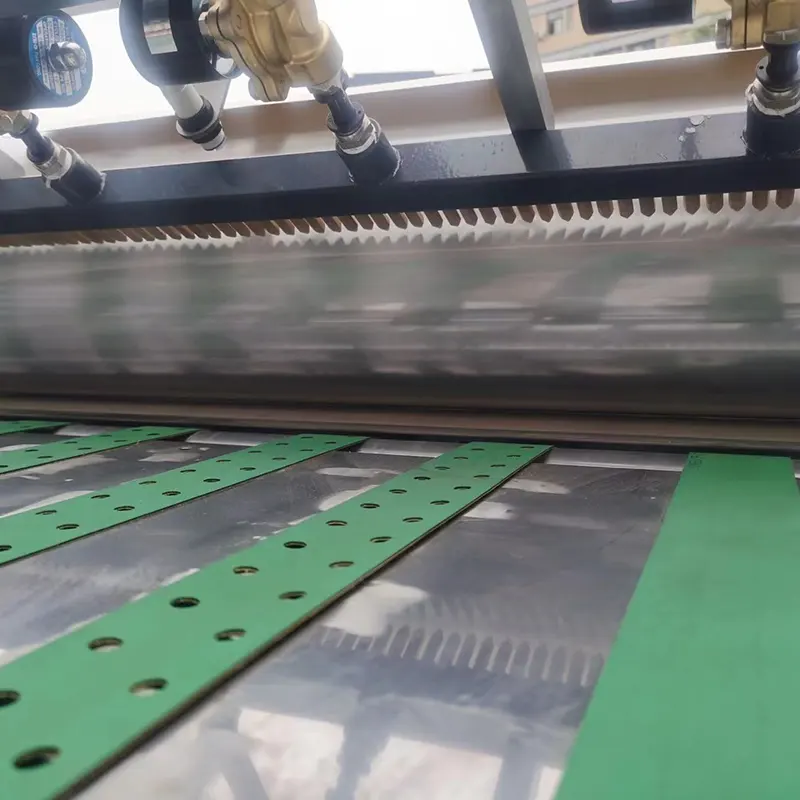

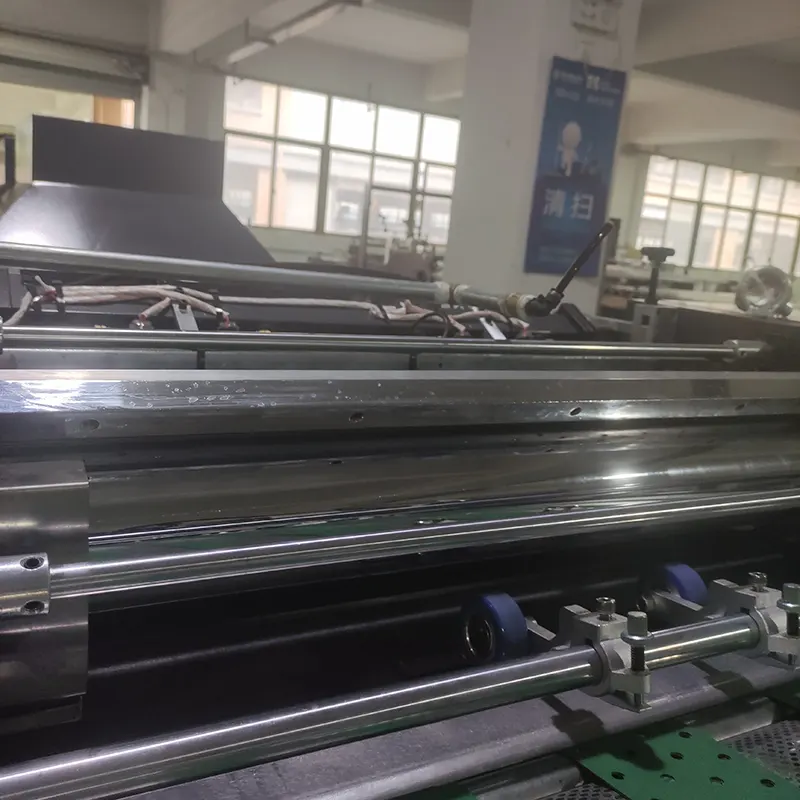

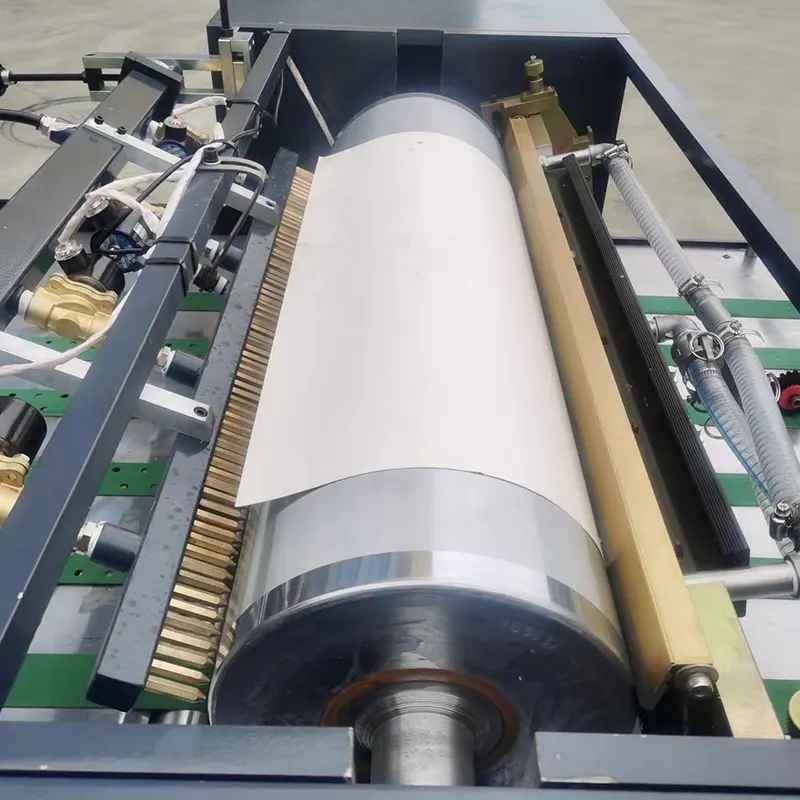

4. Cabeça de revestimento do rolo Anilox (com faca de ar opcional)
A máquina de revestimento a óleo refere-se ao processo de revestimento da tinta vitrificada na superfície do material impresso e nivelamento e secagem.
(1) Host de revestimento de óleo de superfície, com sistema de faca de ar altamente sensível, controle por computador (opcional) adequado para papel grosso e papel fino
Revestimento de dupla finalidade;
(2) Monitor automático avançado e seguro, sistema de desligamento e alarme para rolos de papel em rolo de revestimento.
(3) Depuração de jog de baixa velocidade, após o processamento do papel em rolo, o papel é ejetado;
(4) Sem sucção de ar aspirador de garra, adere ao papel, não torto;
(5) O revestimento direto do rolo anilox de grande diâmetro recém-desenvolvido não requer a transferência do rolo de borracha, o que pode garantir a espessura e a uniformidade do óleo no papel
(6) Os rolos superiores e inferiores de tecnologia original são acionados por motores independentes, sem folgas mecânicas, o que pode garantir que não haja riscos no revestimento.
(7) O raspador fechado é usado para circular o óleo dentro do circuito de óleo sem saída de óleo, o que pode efetivamente reduzir a perda e a volatilização do óleo.
5. Segundo Forno IR (como ponto 3)
6. Sistema de entrega automática
A máquina automática de entrega de papel está equipada com uma estrutura de prensagem de papel refrigerada por ventilador, que pode entregar perfeitamente o papel sob a operação de alta velocidade da máquina, garantindo que o papel seja entregue perfeitamente.
(1) A correia tem uma saída de papel de baixo ruído e os trilhos de pressão superior e inferior são projetados para garantir uma entrega suave e suave.
(2) Dispositivo estabilizador de papel de sucção a vácuo para manter o papel estável; para evitar o enrolamento do revestimento de papel fino,
(3) A mesa de entrega pode ser levantada e abaixada manualmente;
(4) Os dispositivos de proteção de limite superior e inferior da mesa de entrega; (5) Dispositivo de abaixamento automático da mesa de entrega e parada de papel de limite de entrega e sistema de alarme;
(6) Contagem cumulativa automática de papel de revestimento;
(7) Dispositivo de triagem automática de papel aleatório e sistema de controle e alarme programado;
(8) Usando o sistema de tomada de papel de folha única fotoelétrico pneumático de alta velocidade, o papel é preciso e limpo;
